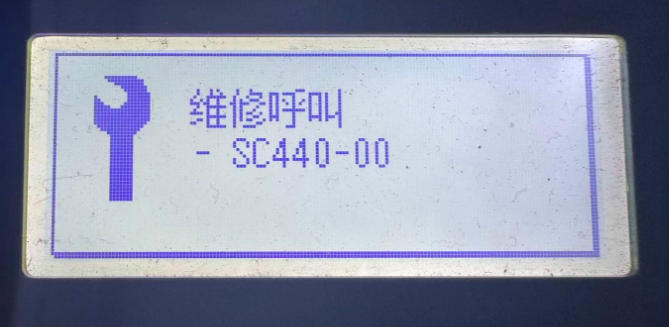

理光mp2014复印机报错SC440-00维修呼叫故障解析与维修解决方案
时间：2026/4/8 阅读：44次 【返回】一、代码含义
SC440-00 = 图像转印电流 / 高压输出错误，是理光 MP2014 系列（含 2014D/2014AD/2014EN）的常见硬件故障码，核心是转印系统的高压供电异常或机械卡滞导致机器自检失败。
该代码是理光（Ricoh）复印机 / 一体机的专属故障码，官方定义为：
图像转印电流错误 / 高压电源转印输出错误
机器在输出 PWM 信号时，连续 10 次检测到高压输出异常（短路 / 开路），触发保护并锁定机器，提示维修呼叫。
二、故障核心原因（按概率从高到低）
右门 / 侧盖未关紧：转印辊的高压触点依赖侧盖闭合导通，虚关会直接触发报错
PCDU（硒鼓 / 鼓组件）安装错位：鼓组件、转印辊未卡入到位，导致电路接触不良
转印辊 / 转印组件卡滞、脏污、漏电：转印辊积碳、异物卡阻、齿轮错位，或转印带铁销脱落
HVPS 高压板线束松动 / 损坏：高压供电板的连接线接触不良、短路
HVPS 高压板本身故障：高压供电模块损坏，无法输出正常转印电压
主传动电机 / 齿轮组卡滞：鼓、显影、转印三大组件联动异常，电机锁死
三、分步排查解决方案（从简单到复杂，优先操作）
步骤 1：基础复位与门盖检查（90% 的小问题可解决）
关闭机器总电源（拔电源线），等待 5 分钟后重新开机，看是否自动恢复
打开机器右侧门 / 前盖，重新用力关紧，确保触点完全贴合
检查机器内部是否有卡纸、异物残留，清理后重启
步骤 2：重新安装 PCDU 鼓组件与转印组件
关机后打开右门，取出 PCDU 硒鼓组件，检查触点是否有碳粉、脏污，用干布擦拭干净
检查转印辊（位于鼓组件下方）是否有异物、卡纸，手动转动齿轮看是否顺畅
重新将鼓组件、转印组件完全卡入到位，关紧侧盖后开机测试
步骤 3：机械传动排查（开机异响优先操作）
手动转动主电机齿轮，检查鼓、显影、转印三大组件是否联动顺畅
检查转印齿轮组的小铁销是否脱落，若脱落需重新安装
齿轮错位、卡滞可拆解重装，无需更换零件
步骤 4：电路与高压板排查（以上操作无效时）
关机后打开机器后盖，检查 HVPS 高压板的线束插头是否松动，重新插拔
检查线束是否有破损、短路，更换损坏线束
若以上操作均无效，需更换 HVPS 高压板或 PCDU 鼓组件
四、补充说明
该故障不建议非专业人员拆解高压板，高压存在触电风险，若步骤 1-3 无效，建议联系专业维修人员
日常维护中，定期清洁转印辊、鼓组件触点，可有效避免该报错
部分案例中，潮湿纸张也会导致转印漏电报错，可更换干燥纸张测试
温馨提醒：仅供学习交流，不构成维修建议，机器故障建议找专业技术人员
